Notice rampe avec spots Mastic variable 6W

Produit

Dimensions

Pilotage

IMPORTANT SOUS PEINE DE DESTRUCTION DE LA LED

• Ne jamais câbler sous tension
• Ne pas modifier le câblage existant, n'utilisez que les 3 pôles libres pour câbler le 230V

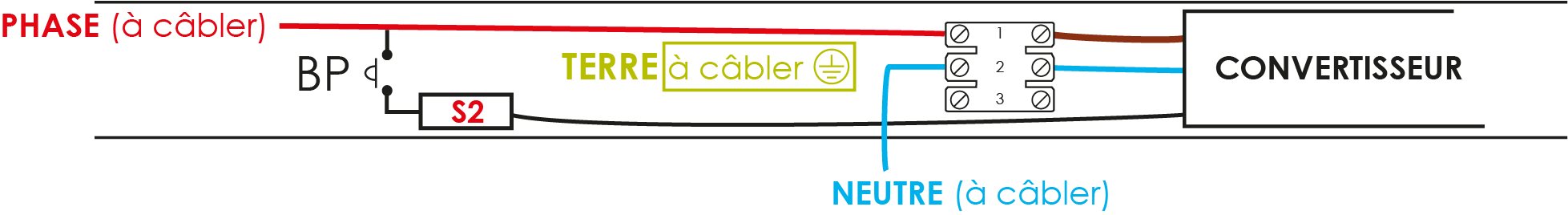

Câblage

Rampe prête à poser, câbler uniquement le 230V. La Phase et le Neutre sur le domino en face des fils de couleurs correspondantes, la terre sur le bornier de terre prévu à cet effet.

Le Bouton Poussoir se câble sur le connecteur volant “S2” et sur la phase.

Fixation

FIXER LES CLIPS DE FIXATION AU PLAFOND EN RESPECTANT L’ENTRAXE

Le marquage rouge est à placer du même côté et en face des trous de perçage du rail car un outil (tournevis ou pointe)est nécessaire pour le démontage.

Fermeture

Les embouts s’emboîtent aux extrèmités de la rampe

Fin de vie Produit

Ces spots sont réparables, contactez nous pour toute demande

Si vous souhaitez néanmoins vous en séparer, sachez que ces produits sont classés DEEE (Déchet d’Équipement Électrique et Électronique).

NE PAS LES JETER DANS LES ORDURES MÉNAGÈRES

Une éco-contribution a été réglée pour assurer leur démantèlement et leur recyclage, ils doivent donc être rapportés en déchetterie ou tout point de collecte DEEE.
